純鋁酸鈣水泥的生產與應用

-純鋁酸鈣水泥是以鋁礬土（工業氧化鋁）和石灰石為原料，經電熔或煅燒制得的以鋁酸鈣為主要成分、氧化鋁含量50%-80%的熟料，再特殊的研磨工藝磨制成的水硬性膠凝材料。純鋁酸鈣水泥常為黃或呈灰白色的。純鋁酸鈣水泥的主要礦物成為鋁酸一鈣（CaO·Al2O3，簡寫CA）及鋁酸二鈣，以及少量的硅酸二鈣（2CaO·SiO2）等。顏色多為灰色與白色。

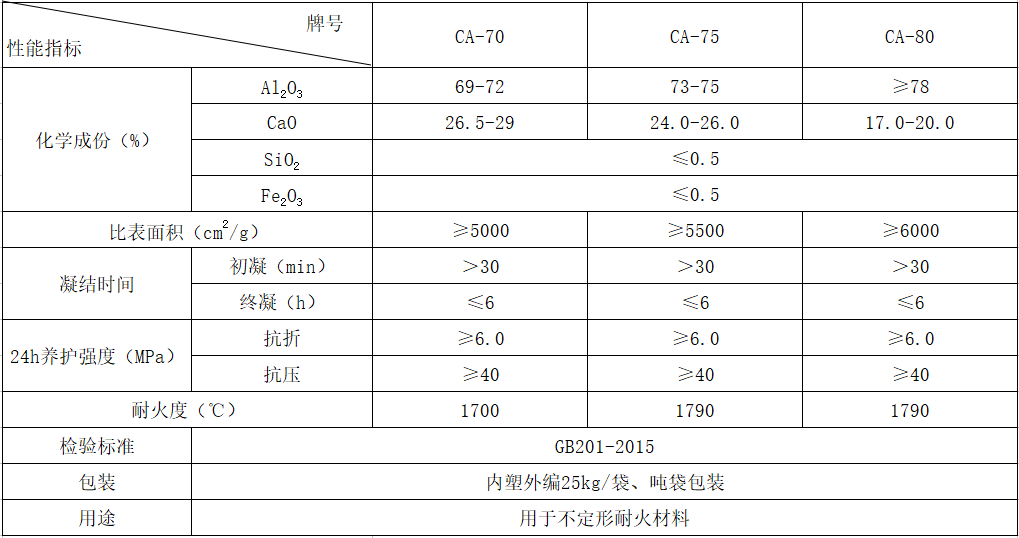

-根據國家標準（GB/T201—2015）的規定：純鋁酸鈣水泥的密度和堆積密度其細度為比表面積≥300m2/kg或45μm篩篩余≤20%。純鋁酸鈣水泥分為CA－70、CA－75、CA－80三個類型，各類型水泥的凝結時間和各齡期強度不得低于標準的規定。

-純鋁酸鈣水泥凝結硬化速度快。1d強度可達最高強度的80%以上，主要用于工期緊急的工程，如國防、道路和特殊搶修工程等。

-純鋁酸鈣水泥水化熱大，且放熱量集中。1d內放出的水化熱為總量的70%～80%，使混凝土內部溫度上升較高，即使在-10℃下施工，純鋁酸鈣水泥也能很快凝結硬化，可用于冬季施工的工程。

-純鋁酸鈣水泥在普通硬化條件下，由于水泥石中不含鋁酸三鈣和氫氧化鈣，且密實度較大，因此具有很強的抗硫酸鹽腐蝕作用。

純鋁酸鈣水泥具有較高的耐熱性。如采用耐火粗細骨料可制成使用溫度達1700～1900℃的耐火澆注料。

-但鋁酸鈣水泥的長期強度及其他性能有降低的趨勢，長期強度約降低40%～50%左右，因此純鋁酸鈣水泥不宜用于長期承重的結構及處在高溫高濕環境的工程中，它只適用于緊急軍事工程（筑路、橋）、搶修工程（堵漏等）、臨時性工程，以及配制不定型耐火澆注料等。

-另外，鋁酸鈣水泥與硅酸鹽水泥或石灰相混不但產生閃凝，而且由于生成高堿性的水化鋁酸鈣，使混凝土開裂，甚至破壞。因此施工時除不得與石灰或硅酸鹽水泥混合外，也不得與未硬化的硅酸鹽水泥接觸使用。

 了解更多耐火材料信息：http://m.818542.cn/
