外加劑對純鋁酸鈣耐火水泥性能的影響
為了滿足純鋁酸鈣耐火水泥在澆注料、不定型耐火材料中凝結時間的要求,因此需要添加一些外添加劑，如CaCl2、無水Na2SO4、硼酸、酒石酸、小蘇打等。它們主要是通過影響水泥的水化速度的快慢、水泥一水體系的凝聚過程以及外加水等因素起作用。

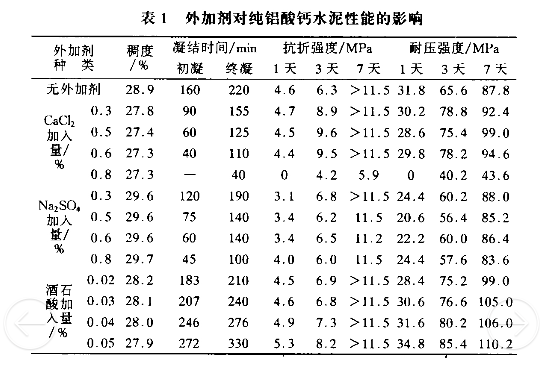

試驗所用的CaCl2和無水Na2SO4是比較常用的促凝劑，酒石酸是較好的緩凝劑。它們對純鋁酸鈣水泥的影響見表1的結果。
1、隨CaCl2摻加量的增加，凝結時間逐漸縮短，摻加量在0.5%左右時,初凝時問的增加，能縮短2h左右,對水泥養護度基本沒有影響。3天、7天后的耐壓強度提高。
2、CaCl2增加到0.8%時，會使制品表面出現大的成型裂紋，強度下降很大，且初凝太快，時間無法測出，因此這樣的加入量不可取。
3、加水量隨著CaCl2增加而減少，而Na2SO4加入后，加水量有所增加說明CaCl2有一定的堿水性能，對澆注料的施工已有益處。
4、隨著Na2SO4加入量的增加，凝結時間縮短，對強度沒有太大影響。
5、由于CaCl2易吸潮，給生產帶來了一定的困難，因而在不要求強度提高的前提下，生產中一般都使用Na2SO4做促凝劑。
6、隨著酒石酸加入量的增加，凝結時間延長，水泥的需水量下降，3天和7天的耐壓輕度大大的提高。
7、硼酸加入后凝結時間不穩定，緩凝的效果也不明顯。在此不做詳細的敘述。
總之，無水硫酸鈉對純鋁酸鈣水泥具有較好的促凝左右，并且對強度影響很小。酒石酸對純鋁酸鈣水泥不僅能起到緩凝左右，同時還要提高強度的左右，作為緩凝劑一般的加入量為0.04%~0.05%
